Pcb nasıl yapılır?

konya2009' Alıntı:

Merhaba, arduino projem için pcb kart yapmak istiyorum.
labirent çözen robot yaptım meb robot yarışması için ama hem büyük hem ağırdı ve çok fazla kablo vardı etrafta. Malzemeleri aldım kodu kendim yazdım. daha da iyi yapmak istiyorum. Hazır robotla yarışmaktansa keyifli, geçtiğimiz yarışmada da hazır almamıştık. Ama daha ileri gitmek için pcb lazım galiba.

Sanırım yerden tasarruf ediyor. Kablo olayı kalkıyor.

Kullanacağım malzemeleri biliyorum. Nasıl yapılıyor?

Önce bir kağıda veya kartona malzemeleri koyup en boy ölçüsü almam mı lazım, veya deliklerin yerini belirlemem lazım nasıl yapmalıyım?

Teşekkürler. İyi çalışmalar.

Genişletmek için tıkla ...

yakuphan' Alıntı:

Sorunuzun cevabı yapacağınız PCB'nin ne kadar profesyonel olacağına bağlı olarak değişiyor.
Eğer gelişmiş çiplerin olmadığı ledler, dirençler, potansiyometreler vb. temel devre elemanlarından oluşacak ve amatör düzeyde PCB yapmaksa amacınız ve lehim yapmayı da biliyorsanız delikli pertinaks kullanarak devrenizi kablolardan kurtarabilirsiniz.
Biraz daha profesyonel olsun diyorsanız bakır plakete elle çizip, bakır yolları eriterek devre kartı oluşturabilirsiniz.
PCB tasarım programları ile devrenizi çizip, ütü vb. ile bakır plakete devrenizi aktararak ve eriterek de yapabilirsiniz.
PCB tasarım programı ile çizdiğiniz tasarımı PCBway ya da JLCPCB gibi çinli firmalardan ürettirip, getirtebilirsiniz.

Yöntemlerin maliyeti yukarıdan aşağıya artmaktadır. Youtube üzerinde aşağıdakilere benzer birçok video bulunmakta. Tercih size kalmış.

Delikli pertinaks ile

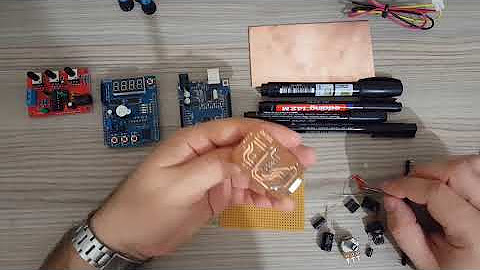

Elle baskı devre

KiCAD ile baskı devre hazırlama

KiCad ile Baskı Devre Çizimi Dersleri
